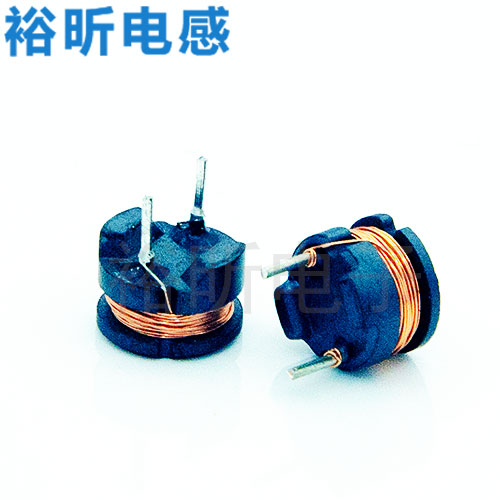

 工字电感是由工字形磁芯骨架跟漆包铜线组成的电磁感应元件。工字电感

是可以将电信号转换成磁信号的元器件。工字电感本身就是一

个电感。它的由来主要是工字电感的骨架外型,近似于一个“工

”字形状。在“工”的槽内绕上线圈。线圈的二个头接到引脚上,

镀上锡保证线圈的二个引脚焊接良好,外面再包上保护套管就形

了一个工字电感,工字电感的成品外形跟电解电容有点相近。

工字电感的特点:具有高功率及高磁饱和性,低阻抗、体积小

的特点。









工字电感

电感常为储能元件,也常与电容一起用在输入滤波和输出滤波电路上,用来平滑电流。电感也被称为扼流圈,特点是流过其上的电流有"很大的惯性"换句话说,由于磁通连续特性,电感上的电流必须是连续的,否则将会产生很大的电压尖峰。



    电感线圈是将电流转变为磁场能的元件,电感值表示电流产生磁场的能力。电感生产厂家在相同电流下,将导线绕成多匝线圈,可以加大磁场,在线圈内部加入诸如铁芯等导磁材料,可大幅度加大磁场,因此,常见的电感都是内置铁芯的线圈。



    电感器磁芯参数是如何定义的?困扰着很多工字电感厂家!所有做高频电力电子系统及开关电源的工程师都离不开电感器、变压器或电机等感性元件。感性元件内部具有磁芯,磁芯由磁性材料加工而成,感性元件高频开关工作过程中,磁性材料反复磁化。磁化过程中,磁滞回线就是表征磁感应强度B与磁场强度H之间的关系的曲线!




此过程电感定制厂家可以通过白炽灯的亮度变化就会看的清清楚楚。在交流电回路中电感器、白炽灯、开关等串联在回路中,当合上开关,白炽灯不会瞬间变亮,而是由暗到亮,当开关断开时,白炽灯不会突然熄灭,而是由亮变暗。整个过程就很好的看清电感器的工作作用就是来拒去留。电能转换成磁能,然后再是磁能转换电能,这个两个过程,前者是白炽灯由暗变亮,后者由亮变暗。



     因成型设置异常造成的粉料之间分层,这类裂痕会影响产品的电气性能,在长期工作后会有恶化的风险;因粉料配比不当造成粘合不好而产生的裂痕,只是表面有纹路且各项电性能与正常品无异,在做可靠性验证后,可以归类成次等良品,如果内部有开裂(研磨截面或X光检视),可判为不良品。
